Cıvatalı Kaput Sürgülü Vana
Cıvatalı kapaklı sürgülü vana, yüksek-basınçlı, yüksek-sıcaklıktaki endüstriyel boru hatlarındaki sıvı akışını kapatmak veya yeniden sağlamak için tasarlanmış-ağır hizmet tipi bir izolasyon vanasıdır. Valf gövdesi ve kapak, sağlam bir gövdeden{-kapak contasına kadar sağlam bir yapı sağlamak üzere tasarlanmış bir conta kullanılarak, yüksek-mukavemetli saplamalar ve somunlarla güvenli bir şekilde bağlanmıştır.
-

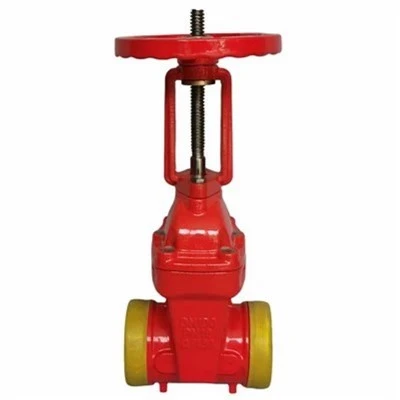

![Sınıf 300 Cıvatalı Kaput Karbon Çelik Sürgülü Vana]()
Sınıf 300 Cıvatalı Kaput Karbon Çelik Sürgülü VanaSınıf 300 cıvatalı kapaklı karbon çeliği sürgülü vana, petrol ve gaz, rafineri, petrokimya, enerji üretimi, kimyasal işleme ve genel proses endüstrilerindeki basınçlı boru sistemleri için -
![Dövme Çelik Cıvatalı Kaput Soketi Kaynak Sürgülü Vana]()
Dövme Çelik Cıvatalı Kaput Soketi Kaynak Sürgülü VanaDövme çelik cıvatalı kapaklı soket kaynaklı sürgülü vana, yüksek yapısal bütünlük, sıfır sızıntı ve kalıcı kaynaklı bağlantı gerektiren kritik endüstriyel boru sistemleri için tasarlanmış,- ağır -
![Cıvatalı Kaput Esnek Kamalı Sürgülü Vana]()
Cıvatalı Kaput Esnek Kamalı Sürgülü VanaCıvatalı kaporta esnek kama sürgülü vana, su temini, atık su arıtma, belediye hizmetleri ve uyumlu endüstriyel boru hattı sistemleri için tasarlanmış bir izolasyon vanasıdır. -

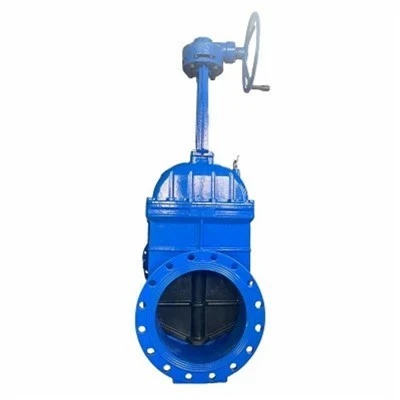

![Paslanmaz Çelik Cıvatalı Kaput Sürgülü Vana]()
Paslanmaz Çelik Cıvatalı Kaput Sürgülü VanaPaslanmaz Çelik Cıvatalı Kapak Sürgülü Vana, aşındırıcı, yüksek-basınç ve şiddetli sıcaklık uygulamalarında güvenilir, sıkı{0}}sızdırmaz boru hattı izolasyonu için tasarlanmıştır. Yüksek kalite -
![Sınıf 150 Cıvatalı Kapaklı Esnek Kamalı Sürgülü Vana]()
Sınıf 150 Cıvatalı Kapaklı Esnek Kamalı Sürgülü VanaSınıf 150 cıvatalı kapaklı esnek kama sürgülü vana, tam, çift yönlü kapatma{-ve tamamen açıldığında minimum basınç düşüşü gerektiren boru sistemleri için tasarlanmış endüstriyel bir izolasyon -
![API 600 Cıvatalı Kapaklı Flanşlı Sürgülü Vana]()
API 600 Cıvatalı Kapaklı Flanşlı Sürgülü VanaAPI 600 cıvatalı kapaklı flanşlı sürgülü vana, petrol ve gaz, petrol rafinerisi, petrokimya, kimya ve enerji üretim sistemlerinde tam, güvenilir çift yönlü- izolasyon için tasarlanmış ağır hizmet
Cıvatalı Kaput Bağlantısı:
Esnek bir gövde contasıyla birleştirilmiş yüksek{0}mukavemetli cıvatalama, termal döngü ve basınç dalgalanmaları altında güvenilir sızdırmazlık sağlarken sahada kolay sökme işlemine de olanak tanır.
Kama Kapısı Tasarımı:
Hassas-işlenmiş sağlam veya esnek takoz, oturma halkalarına karşı sıkı-kapama sağlar. Sert kaplama seçenekleri (örn. Stellite #6) erozyona ve aşınmaya karşı yüksek direnç sunar.
Yükselen Gövde ve OS&Y İnşaatı:
Mil dişleri sıvı geçişinin dışında kalarak onları proses ortamından ve hat sıcaklıklarından korurken aynı zamanda valf konumunun görsel gösterimini sağlar.
Tam-Geçiş Akış Yolu:
Tamamen açık çalışma, kamayı akış yolundan uzaklaştırarak basınç düşüşünü en aza indirir ve hatta tortu birikmesini önler.
Çok Yönlü Metalurji ve Kaplamalar:
Karbon çeliği,{0}düşük sıcaklık karbon çeliği, alaşımlı çelik ve paslanmaz çelik seçeneklerinin yanı sıra standartlaştırılmış API 600 donanım seçenekleri de mevcuttur.
Teknik Özellikler
|
Parametre |
Şartname Standardı |
|
Vana Tipi |
Cıvatalı Kaput Sürgülü Vana |
|
Hizmet Görevi |
Açık/Kapalı Boru Hattı İzolasyonu (-Kısıtlamasız) |
|
Kaput Tipi |
Cıvatalı Kapak (Saplamalar ve Somunlar) |
|
Kapı Tipi |
Sağlam Takoz / Esnek Takoz |
|
Kök ve Boyunduruk |
OS&Y, Yükselen Kök |
|
Basınç Sınıfı |
ASME Sınıfı 150, 300, 600, 900, 1500, 2500 |
|
Nominal Boyut |
2" - 48" (DN50 - DN1200) |
|
Gövde/Kaporta Malzemeleri |
ASTM A216 WCB, A352 LCC/LCB, A217 WC6/WC9, A351 CF8/CF8M/CF3M, Dubleks Çelik |
|
Döşeme Malzemeleri |
API 600 Trim 1, 5, 8, 10, 12, 16 (Stellite sert kaplama mevcuttur) |
|
Bağlantıları Sonlandır |
Yükseltilmiş Yüzlü (RF) Flanş, Halka Tip Bağlantılı (RTJ) Flanş, Alın-Kaynaklı (BW) |
|
Çalıştırma Seçenekleri |
El Çarkı, Konik Şanzıman, Elektrik, Pnömatik, Hidrolik Aktüatör |
|
Tasarım Standartları |
API 600, ASME B16.34 |
|
Yüz-yüze-Boyutlar |
ASME B16.10 |
|
Flanş Ölçüleri |
ASME B16.5 (<=24"), ASME B16.47 Series A/B (>24") |
|
Alın-Kaynak Boyutları |
ASME B16.25 |
|
Test Standartları |
API 598, ISO 5208 |
|
Dokümantasyon |
TR 10204 3.1 MTC, NDT Raporları, Basınç Test Sertifikaları |
Hedef Endüstri Uygulamaları
Petrol ve Gaz Yukarı ve Orta Akım:
Ham petrol, doğal gaz ve rafine ürün boru hatları.
Rafinaj ve Petrokimya:
Hidrokarbon transferi, katalitik parçalama ve proses izolasyonu.
Güç Üretimi:
Ana buhar hatları, kazan besleme suyu sistemleri ve soğutma suyu devreleri.
Kimyasal İşleme:
Özel alaşımlı gövde ve kaplama malzemeleri gerektiren aşındırıcı kimyasalların işlenmesi.
Malzeme İzlenebilirliği:EN 10204 3.1 Malzeme Test Sertifikaları ile desteklenen %100 Isı Numarası takibi.
Hassas İşleme:Kritik boyutlar ve oturma yüzeyi toleransları onaylı GA çizimlerine göre kontrol edilmiştir.
Tahribatsız Muayene (NDT):Proje özelliklerine göre Radyografik (RT), Ultrasonik (UT), Sıvı Penetran (PT) ve Manyetik Parçacık (MT) testleri.
Basınç Testi:API 598'e göre kabuk ve yüksek-basınçlı yuva sızdırmazlık testleri.
Sertifikalar ve Uyumluluk:API 600|ISO 9001|CE / PED|SIL Özellikli|API 6FA / 607 Yangın Güvenliği
SSS
Çin'in-önde gelen cıvatalı kapaklı sürgülü vana üreticilerinden ve tedarikçilerinden biri olarak tanınıyoruz. Lütfen fabrikamızdan rekabetçi fiyatlarla yüksek kaliteli cıvatalı kaput sürgülü vana satın almaktan çekinmeyin. Daha fazla bilgi için şimdi bizimle iletişime geçin.
