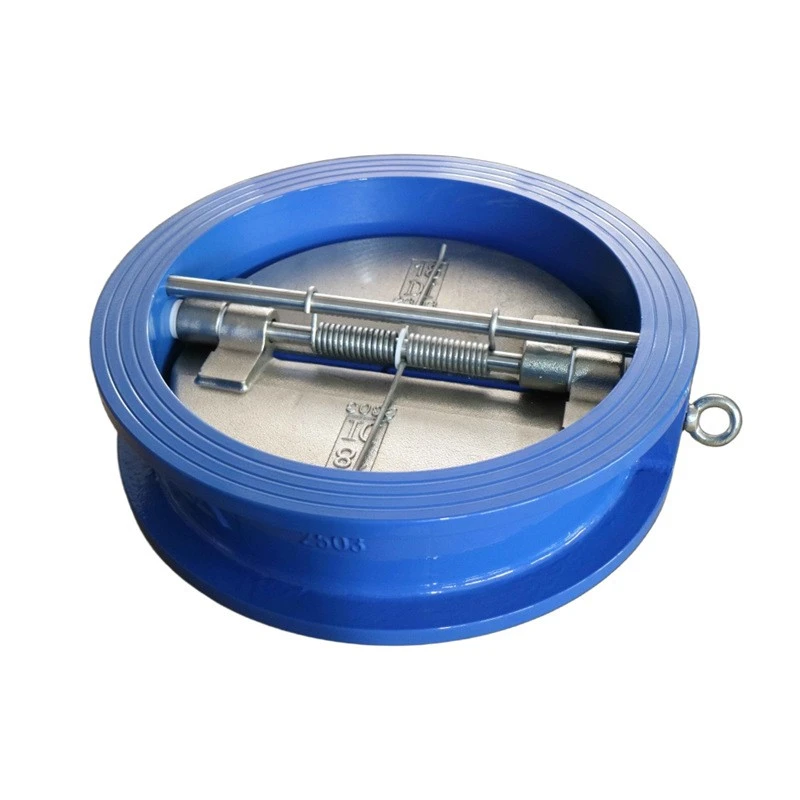

Sünek Demir Vücut Düzenli Demir Disk Gofret Çek Valfı
Ürün Giriş
The Ductile Iron Body-Ductile Iron Disc Wafer Check Valve is designed for low-to-medium pressure fluid systems. Featuring GGG50 ductile iron construction and dual-disc design, it utilizes flow energy for rapid closure against backflow. Ideal for municipal water supply, fire protection, and industrial circulation, it operates at -20℃to 80℃with PN16 pressure, DN 50- DN600 boru hatlarının takılması ve ANSI Sınıf IV sızıntısı .
Ürün avantajları
- Geri Akış Önleme: Çift diskli kapatma, pompaları ve boru hatlarını şok hasarından korur .
- Enerji tasarrufu: Ultra-düşük direnç tasarımı yıllık pompalama maliyetlerini%15 azaltır .
- Kolay Entegrasyon: Yatay/Dikey ANSI/GB flanşları için ISO 5752- Uyumlu .
- Çok yönlü performans: Temiz suyu hafif aşındırıcı soğutma sistemlerine işler .
Ürün özellikleri
Tam sünek demir yapısı
1 . 6MPA gerilme mukavemeti, döküm çeliğe göre% 30 maliyet tasarrufu sunar.
01
Düşük dirençli akış
85 derece açılış açısı basınç kaybını azaltır<0.03 bar, increasing Kv value by 25% vs swing check valves.
02
Uzay Kurtarıcı Gofret
Cıvatasız Tasarım Yarık Kurulum Alanına Karşı Flanş Kontrol Vanalarına .
03
Hızlı kapanma
0 . 3S geri akışta tam kapanma, su çekiç zirvelerini%35 azaltır.
04
Maliyet etkin bakım
Standart aşınma parçaları hızlı bir şekilde değiştirme, onarım maliyetlerini%60 azaltma .
05
|

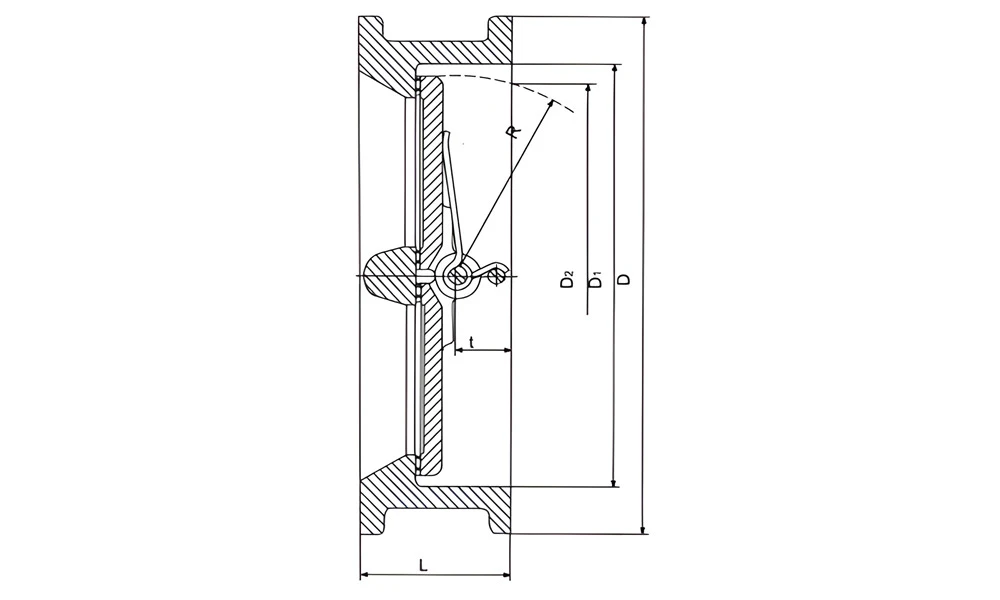

Nominal çap DN |
Boyut (mm) |
Ağırlık (kg) |
||||||
|
D |
D1 |
D2 |
L |
R |
t |
|||
|
mm |
inç |
Dh77x -10/16 |
||||||
|
50 |
2" |
107 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
|
65 |
2.5" |
127 |
80 |
60.2 |
46 |
36.1 |
20 |
2.4 |
|
80 |
3" |
142 |
94 |
66.4 |
64 |
43.4 |
27 |
3.6 |
|
100 |
4" |
162 |
117 |
90.8 |
64 |
52.8 |
28 |
5.7 |
|
125 |
5" |
192 |
145 |
116.9 |
70 |
65.7 |
30 |
7.3 |
|
150 |
6" |
218 |
170 |
144.6 |
76 |
78.6 |
31 |
9.0 |
|
200 |
8" |
273 |
224 |
198.2 |
89 |
104.4 |
33 |
17 |
|
250 |
10" |
328 |
265 |
233.7 |
114 |
127 |
35 |
26 |
|
300 |
12" |
378 |
310 |
283.9 |
114 |
148.3 |
43 |
42 |
|
350 |
14" |
438 |
360 |
332.9 |
127 |
172.4 |
45 |
55 |
|
400 |
16" |
489 |
410 |
381.0 |
140 |
197.4 |
52 |
75 |
|
450 |
18" |
539/555 |
450 |
419.9 |
152 |
217.8 |
58 |
101/107 |
|
500 |
20" |
594 |
505 |
467.8 |
152 |
241 |
58 |
111 |
|
600 |
24" |
690 |
624 |
572.6 |
178 |
295.4 |
73 |
172 |
|
700 |
28" |
800 |
720 |
680 |
229 |
354 |
98 |
219 |
Teknik parametreler
|
Boyut |
Dn 32- dn600 |
DN 650- DN2000 |
|
Çalışma baskısı |
16bar |
10Bar |
|
Kabuk |
24bar |
15bar |
|
Fok |
18bar |
11bar |
|
Çalışma sıcaklığı |
-45 derece ~ +150 derecesi |
|
|
Çalışma ortamı |
Balast ve sintine sistemi kimyasal işleme tuzdan arındırma tesisleri |
|
|
Sürüş yöntemi |
El Kol Solucan Dişli Elektrikli Pnömatik |
|
Yürütme standartları
|
Tasarım Standardı |
EN 593, MSS SP67, API 609, BS 5155 |
|
Muayene ve Test |
API 598, ISO 5208, EN 12266 |
|
Son standart |
ANSI B16.1 CL . 125 lb & b16.5 cl . 150 lb |
|
2129 Tablo D & E |
|
|
BS 10 Tablo D & E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
KS B / JIS B 1511 /2210 (5K & 10K) |
|
|
MSS SP44 CL . 150 lb |
|
|
Awwa C207 |
|
|
SABS 1123 Tablo 1000/3 ve Tablo 1600/3 |
|
|
Yüz yüze |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
Üst flanş |
ISO 5211 |
